Mis on rull-laager

Rull-laagreid kasutatakse libiseva liikumise asendamiseks väikese hõõrdumisega, veereva liikumisega pöörlevates rakendustes. Peamised rull-laagrite tüübid on silindrilised, sfäärilised ja koonilised. Üldiselt pakuvad rull-laagrid suuremat kandevõimet kui sama suurusega kuullaagrid. Kui soovite teada rull-laagrite tehnilisi andmeid ja hindu, võtke meiega ühendust!

Rull-laagri eelised

Täpsus:Rull-laagrid pakuvad suurt täpsust, võimaldades täpset lineaarset liikumist.

Kandevõime
Tänu oma suurepärasele disainile suudavad rull-laagrid taluda koormust mitmest suunast, suurendades oluliselt nende kandevõimet.

Jäikus
Rulllaagrite juhikute neljarealine ümmargune disain tagab suurema jäikuse, muutes need sobivaks raskeveokite jaoks.

Isemäärduv
Teatud rull-laagritel on isemäärduvad pakendid, mis vähendavad hooldusvajadusi ja pikendavad laagrite eluiga.

Mitmekülgsus
Roller Bearing pakub laia valikut lineaarlaagreid, mis sobivad erinevateks rakendusteks, alates väikestest elektroonikaseadmetest kuni suurte tööstusmasinateni.

Müra vähendamine
Rull-laagrid võivad aidata kaasa ka masinate vaiksemale tööle. Kuna need tekitavad vähem hõõrdumist ja vibratsiooni, tekitavad need tavaliselt vähem töömüra kui teised laagritüübid.

Tõhusus
Nende disain võimaldab rull-laagritel töötada suurel kiirusel minimaalse energiakaoga. See muudab need elujõuliseks võimaluseks paljude liikumisjuhtimissüsteemide jaoks.

Rull-laagri tüüp

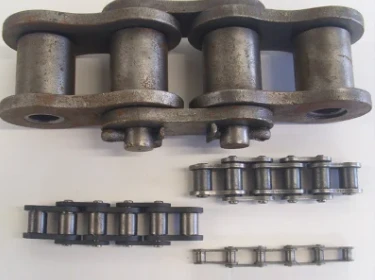

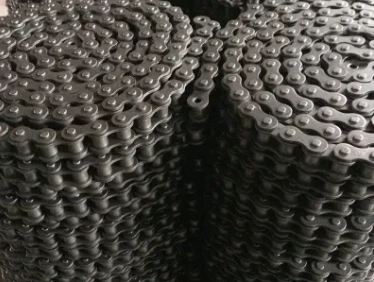

B Series Simplex/Duplex/Triplex Roller Chain& Bushing Chains

Sfäärilised rull-laagrid

Sfääriline laager koosneb sisemisest rõngast, millel on kaks laagritelje nurga all kallutatud võidusõidurada, ühise sfäärilise jooksurajaga välimine rõngas, sfäärilised veereelemendid, puurid ja mõnel juhul ka sisemised keskrõngad.

Silindrilised rull-laagrid

Nendel laagritel on silindrikujulised rullid, mis on lineaarses kontaktis jooksuradadega, kuid need ei ole tõelised silindrid. Selle asemel on neil stressi leevendamiseks kroonitud või ujuvad otsad. Leiate need ühe- või kaherealiste konfiguratsioonidena. Siiski, olenemata teie valikust, annab nende geomeetria neile suurema radiaalse kandevõime suure kiirusega rakendustes. Sellest hoolimata on neil mõõdukas tõukejõu kandevõime.

Koonusrull-laagrid

Koonusrullid on konstrueeritud põhimõttel, et koonused võivad libisemata üksteisest üle veereda. Need sisaldavad sisemist ja välimist rõngast ning ridu mitteeraldatavatest koonussõlmedest. Koonilised koonusrull-laagrid liiguvad koonilistel radadel, mis vastavad laagrite koonilisele konstruktsioonile. Tänu suurele kontaktpinnale taluvad koonusrullid tavaliselt mõõduka kiirusega rakendustes suuri radiaal-, aksiaal- ja tõukekoormusi.
Need meenutavad väga silindrilisi laagreid, kuid kui otsustate, millist neist osta, on siin peamine erinevus: silindrilised rull-laagrid taluvad ainult piiratud tõukejõu koormust. Samal ajal saavad nende kitsenevad kolleegid toime tulla märkimisväärse tõukejõuga. Koonusrull-laagrid on tavaliselt saadaval tolli- ja meetermõõdustikus.

Nõel-rull-laagrid

Nendel rullidel on õhukesed ja pikad laagrid, mis paiknevad laagrikorpuses horisontaalselt. Neil võivad olla kitsenevad otsad, et säilitada rulli asend, või poolkerakujulised otsad laagrite vabaks liikumiseks. Nõellaagrid on silindriliste laagrite variant. Nende tassikujulised konstruktsioonid võimaldavad neil taluda suurt radiaalset koormust rakendustes, mis nõuavad kiiret pöörlemistäpsust.
Nõelrullide peamine eelis on nende võime kasutada vastaspinda sisemise või välimise või mõlemana. Konstruktsioon pakub ka suuri õlimahuteid, säilitades samas minimalistliku ristlõike disaini. Nõelrullid leiate siserõngaga või ilma.

Tõukejõu rull-laager

Tõukejõu laagrid on spetsiifilised pöörlevad laagrid, mida kasutatakse suurte koormuste käsitlemiseks vaenulikes keskkondades. Neil võivad olla erinevad veereelemendid, sealhulgas nõelad, koonilised, sfäärilised või silindrilised rullid, mis jagavad laagrirõngaid. Tõukerullikud käsitlevad telje- ja tõukejõukoormust paralleelselt võlli teljega. Nende kiirus sõltub kasutatavast veereelemendist. Näiteks kuulrull-tõukelaagrid sobivad suurepäraselt suure kiirusega rakenduste jaoks, kuid silindriliste rull-laagrite kiirus on piiratud mõõduka kiirusega.

Erinevus kuullaagrite ja rull-laagrite vahel

Rull-laagrid

Suurem kandevõime:Liinikontakti tõttu suudavad rull-laagrid toetada suuremaid radiaalkoormusi.
Erinevad kujundused:Erinevad kujundused, nagu silindrilised, koonilised, sfäärilised ja nõelad, sobivad erinevatele rakendustele.
Vastupidavus:Vastupidav raskemate koormuste käsitlemisel ilma deformeerumiseta.
Vähem tundlikkus:Kuullaagritega võrreldes vastupidavam löökkoormustele ja nihkele.

Puudused
Hõõrdumine:Tavaliselt on sellel kuullaagritega võrreldes veidi suurem hõõrdetegur.
Suurus:Üldiselt mahukam, nõuab masinates rohkem ruumi.
Hooldus:Suurenenud hõõrdumise tõttu võib vajada sagedasemat hooldust, eriti suure kiirusega rakendustes.

Kuullaagrid

Madal hõõrdetegur:Kuullaagritel on väiksem käivitus- ja käivitushõõrdumine, mis on ideaalne suurel kiirusel kasutamiseks.
Kompaktne disain:Need nõuavad vähem ruumi ja neid saab kasutada väiksemates mehhanismides.
Mitmekülgsus:Sobib nii radiaal- kui aksiaalkoormusele (tõukejõu).
Madal hooldus:Need on väiksema aksiaalkoormusega rakendustes pikema elueaga ja vajavad harvemat hooldust.

Puudused
Kandevõime:Piiratud võime taluda suuri radiaalkoormusi võrreldes rull-laagritega.
Vastupidavus:Võib liigse koormuse korral deformeeruda, mis vähendab laagri eluiga.
Tundlikkus:Tundlikum valede joondamise ja löökkoormuse suhtes.

Rull-laagri komponent

Sisering ja võidusõidurada
Sisemine rada on väiksem rõngas võlli kohal. See asub välimise võidusõiduraja sees.
Rull-laagritel on võistlusrada tasane või kitsenev äärikuga, mis hoiab rullid paigal.
Kuullaagritel lõigatakse selle välisümbermõõdule soon.

Veerevad elemendid
Sisemise ja välimise ratta vahele kinnitatud kuulide või rullide tõttu saavad laagrid vabalt pöörlema panna. Kui neid poleks, hävitaks rassidevaheline hõõrdumine kiiresti laagri. Laagrites olevad kuulid ja rullikud on valmistatud täpselt sümmeetriliste spetsifikatsioonide järgi, kuna asümmeetriline veereelement vähendab laagri jõudlust. Rullelemendid sõltuvad suuresti nende pinnakvaliteedist, kuna see mõjutab nende pöörlemiskiirust. Hõõrdumine tekitab soojust, lühendades laagrite eluiga ja suurendades laagrite müra.

Laagri puur
Laagripuur hoiab kuulid või rullikud paigal sisemise ja välimise jooksuraja vahel. See tagab, et kuulid/rullikud saavad vabalt pöörlema, kuid nende vahekaugus jääb alles.

Väline võidusõidurada
Laagrid koosnevad välimisest jooksurajast ja sisemisest jooksurajast (rõngast), mille sees asuvad kuulid või rullid.
Rull-laagrite välimine rada on tasane, sfääriline või kitsenev äärikuga, mis hoiab rullid paigal.
Kuullaagritel lõigatakse piki võidusõidutee sisemist ümbermõõtu soon, et kuulid paigal püsiksid.

Täielik laager
Kui kõik komponendid on kokku pandud, moodustavad need laagri. Veerevad elemendid võivad paljastada ja nende õigeks toimimiseks on vaja korralikku määrimist.

Rull-laagrite levinumad probleemid ja lahendused

Rull-laagritega seotud tavalised probleemid

1. Laagrite mürareostus

Kuna rull-laagreid kasutatakse suure radiaal- ja aksiaalkoormuse toetamiseks, on rull-laagrites esinevad müra- ja vibratsiooniprobleemid ebaõigete protseduuride või muude kaasnevate probleemide tõttu väga levinud. See võib negatiivselt mõjutada kasutatavate masinate jõudlust ja pikaealisust.

2. Müra rull-laagrites

Rull-laagrite peamine müraallikas on silindrite veereelementide (nt rullid, kuulid), puuri ja laagrite jooksuteede vaheline koostoime. Liigne müra võib viidata kulumisele ja hõõrdumisele ning võib probleemi süvendada, põhjustades suuremaid kahjustusi laagritele ja masinatele, mida see töötab, kui sellega kohe ei tegeleta. Lisaks häirib tekkiv müra töökeskkonda.

3. Vibratsioon rull-laagrites

Rull-laagrite vibratsioon tekib töö käigus tekkivatest dünaamilistest jõududest, mis panevad veereelemendid laagrites liikuma. Vibratsioon võib tuleneda valest joondamisest, tasakaalustamata koormustest või saasteainetest. Kõrge vibratsioonitase võib kahjustada ka ümbritsevat masinat, vähendades selle tõhusust ja põhjustades kahjustusi.

4. Enneaegsed ebaõnnestumised

Rull-laagrite enneaegne rike viitab ootamatutele riketele enne nende eeldatavat eluiga. Probleemid tulenevad paljudest teguritest, mis tulenevad kas veerelaagritest endast või masinatest, millesse need paigutati.
Rull-laagrite enneaegse rikke esmaseks allikaks on laagrikomponentidele töötamise ajal tekkiv liigne pinge ja kulumine, eriti nendele komponentidele, mis võimaldavad laagritel pöörlemist. See toob kaasa hõõrdumise ning sisemiste ja välimiste rõngaste, veerevate elementide, jooksuraja ja saasteainete vahel võib tekkida pinna kulumine, mille tulemuseks on sagedane vahetus ja hoolduskulud.

5. Määrimisprobleemid

Määrimine on oluline laagrite optimaalse jõudluse tagamiseks, eluea pikendamiseks ning kulukate seadmete seisakute ja remondi vältimiseks. Kuigi see on rutiinne hooldusprotseduur, nõuab selle rakendamine täpsust ja asjakohast hoolt, kuna vale kasutamine võib masinat tõsiselt kahjustada.
Näiteks suurendab ebapiisav määrimine komponentide vahelist hõõrdumist, mis võib samuti põhjustada ebapiisavat kaitset ja suuremat kulumist, eriti veereelementide piirkonnas. Suurema kulumise ja suurema hõõrdumise korral toodavad võidusõidurajad rohkem soojust, mis põhjustab kuumuse kogunemist ja seadmete üldise jõudluse vähenemist.

Veaotsingu näpunäited

Müra vähendamiseks mõeldud määrimishaldus

Mõned sammud rull-laagrite müra vähendamiseks hõlmavad määrimise juhtimist. Õige määrimise tagamine lisaks õiget tüüpi määrdeaine kasutamisele on tõhus müra vähendamiseks. Lisaks on enamiku rull-laagritüüpide jaoks saadaval mürasummutavad lahendused, sealhulgas nõelrull-laagrid, sfäärilised rull-laagrid ja silindrilised rull-laagrid.
Sobiva määrdeaine valimisel saab lähtuda sellistest teguritest nagu teie kandevõime, kiirus, temperatuur ja keskkonnatingimused, mida saate tootja juhiste järgi konfigureerida. See aitab koostada ajakava, et tagada ka teie masina määrimine sobivate ajavahemike järel.

Võlli joondamise tööriistade kasutamine

Vibratsioon võib tähendada, et teie masinates on lahtisi liikuvaid osi, mis võivad põhjustada enneaegseid rikkeid. Veenduge, et need on korralikult pingutatud, järgides tootja spetsifikatsioone. Lisaks väldib võlli joondamise tööriistade kasutamine seda probleemi veelgi, tagades, et kõik teie osad on mõõdetud ja joondatud.

Rull-laagrite rakendused

Tavaliselt arvatakse, et rull-laagreid kasutatakse peamiselt tööstuslikes rakendustes, kuid see ei ole alati nii. Rull-laagreid saab kasutada erinevatel eesmärkidel ja neil on tavaliste kuullaagrite ees palju eeliseid. Selles jaotises uurime rull-laagrite erinevaid kasutusviise ja rakendusi.
Rull-laagrite kasutamise peamised eelised on suurem kandevõime, sujuvam töö, vähem hooldusvajadusi, pikem eluiga ja parem üldine jõudlus. Need eelised muudavad need ideaalseks paljudes tööstusharudes, sealhulgas põllumajanduses, autotööstuses ja kosmosetööstuses.

Siin on mõned levinumad rull-laagrite rakendused:

Autotööstuse komponendid, nagu nukkvõllid, väntvõllid ja vedrustussüsteemid.
Põllumajandustehnika, näiteks kombainid ja traktorid.
Lennunduse komponendid, nagu ventilaatori labad ja telikukomplektid.
Ehitusmasinad, nagu ekskavaatorid ja buldooserid.

Rull-laagreid on võrreldes teist tüüpi laagritega suhteliselt lihtne paigaldada, kuna need on isejoonduvad, mis aitab oluliselt vähendada paigaldusaega. Lisaks vajavad need minimaalset määrimist, mis muudab need kulutõhusaks ka pikaajaliste hoolduskulude osas. See aitab kaasa sellele, miks rull-laagrite paigaldusi võib sageli leida kohtades, kus vibratsioon või äärmuslikud temperatuurid põhjustaksid muidu tõsiseid kahjustusi või rikkeid, kui selle asemel kasutataks standardseid kuullaagriid.

Korduma kippuvad küsimused

K: Kas rull-laagreid saab renoveerida?

V: Jah, aga see oleneb. Väikeste laagrite renoveerimine ei ole ökonoomne. Suuremaid, mille ava läbimõõt on üle 6-tollise, saab aga majanduslikult kasulikult renoveerida.

K: Kuidas tagada, et valin oma rakenduse jaoks õige rull-laagri?

V: Tootjad soovitavad konstruktsiooni spetsifikatsioonide valimisel jõudluse maksimeerimiseks ja projekti edu tagamiseks konsulteerida laagrirakenduse inseneriga.

K: Mis on nukk-rull-laager?

V: Nukk-rull-laager on välisrõngaga rull-laagri tüüp, mida on muudetud juhtäärikute lisamiseks. Seda kasutatakse nukk- ja jälgimisrakendustes suure radiaalkoormuse toetamiseks.

K: Mis on puuriga rull-laager?

V: See on rull-laager, mille rullikute vahel on puur, mis vähendab hõõrdumist, hoiab rulle ja hoiab neid ühtlaselt paigutatud. See on loodud taluma tagasihoidlikke radiaal- ja aksiaalkoormusi.

K: Mis on rull-laagri eeldatav eluiga?

V: Kui rääkida rull-laagrite eeldatavast elueast, siis on mitmeid tegureid, mis võivad pikaealisust mõjutada. Rull-laagrid on tavaliselt valmistatud terasest või muudest madala hõõrdumise ja suure kandevõimega materjalidest, mis võimaldab neil kanda maksimaalset kaalu, pakkudes samas ka head liikumisjuhtimist. Sellisena on neid paljudes tööstusharudes kasutatud juba aastaid.

K: Kas rull-laagrid vajavad erilist hooldust?

V: Rull-laagrite hooldamine on iga nendega seotud toimingu oluline komponent. See nõuab erilist tähelepanu, et tagada nende optimaalne toimimine ja nende eluiga maksimaalne.

K: Mis on maksimaalne kaal, mida rull-laager suudab toetada?

A: Iga konkreetse rull-laagri maksimaalne kandevõime sõltub mitmest tegurist, nagu suurus, disain ja kasutatud ehitusmaterjalid. Üldiselt on erinevat tüüpi rull-laagrid siiski võimelised taluma erinevat koormust. Näiteks:

Koonusrull-laagrid – taluvad tavaliselt kuni 1 miljoni naela radiaalkoormust laagri kohta

1. Silindrilised rull-laagrid – tavaliselt talub kuni 500 tuhat naela kombineeritud aksiaal- ja radiaalkoormust laagri kohta

2. Sfäärilised rull-laagrid – suudavad sageli taluda kuni 2 miljonit naela kombineeritud aksiaalset ja radiaalset koormust laagri kohta

K: Kas rull-laagreid on lihtne paigaldada?

V: Rull-laagrite kaalumisel on üks olulisemaid küsimusi, kas neid on lihtne paigaldada. Õnneks enamikul juhtudel on. Rull-laagritel on tavaliselt disain, mis võimaldab neid kergesti paigaldada ilma spetsiaalseid tööriistu või tehnikaid nõudmata. See võimaldab kõigil, kellel on mehaaniliste süsteemide põhiteadmised, paigaldusprotsessi kiiresti ja tõhusalt lõpule viia.

K: Kas rull-laagrid on võimelised töötama äärmuslikel temperatuuridel?

V: Rull-laagrid on paljude mehaaniliste süsteemide lahutamatu osa. Nende võime töötada äärmuslikel temperatuuridel muudab need hindamatuks paljudes rakendusvaldkondades. Alates kõrbelaadsetes tingimustes töötavatest seadmetest kuni jääkülma kliimaga kokkupuutuvate seadmeteni – rull-laagrid täidavad oma ülesandeid täpselt ja täpselt olenemata keskkonnast.

K: Miks rull-laagrid ebaõnnestuvad?

V: Enamik laagrite riketest on tingitud ebaõigest määrimisest. Vale määrdeaine kasutamisel võib määrdetõrge tekkida, kui määrdeainet ei kasutata piisavalt või kui laager on kokku puutunud ülemäärase temperatuuriga, mis on põhjustanud määrdeaine lagunemise.

K: Kas rull-laagreid tuleks määrida?

V: Määrimine on kuul- ja rull-laagrite nõuetekohaseks tööks hädavajalik. Õige määrdeaine vähendab hõõrdumist laagrikomponentide sisemiste libisevate pindade vahel ja vähendab või takistab veereelementide metall-metalli kokkupuudet nende jooksuradadega.

K: Kas rull-laagrid kuluvad?

V: Mõnes rakenduses võivad veerelaagrid määrde puudumise, abrasiivsete osakeste, korrosiooni, võnkuva pöörlemise ja muude põhjuste tõttu oluliselt kaotada materjali (kulumist).

K: Kuidas te rull-laagreid määrite?

V: Õli viskoossus korreleerub kile paksusega, mida see võib tekitada, mis on ülioluline laagri veerevate ja libisevate osade eraldamiseks. Määrdemäärdeaine: kuigi mõned laagrirakendused kasutavad määrdeainena õli, on määre 80–90 protsendi laagrite jaoks valitud määrdeaine.

K: Mis on kolm müra tekitavate rull-laagrite põhjust?

V: Mürarikka laagri erinevate põhjuste hulgas on tootmisdefektid, määrimine, saastumine, paigaldustingimused ja rakendus. Tootmisvead moodustavad vaid väikese osa laagrite vigadest, kuna paljudel tootjatel on meetmed nende defektide kõrvaldamiseks.

K: Kas rull-laagrid on mürarikkad?

V: Veerelaagrid on üldiselt altid metall-metalli kontaktidele ja kipuvad olema mürarikkamad kui laagrid, kus õlikiled on palju paksemad ja kontakte ei esine nii sageli.
