Sisemise kliirensi või eelkoormuse valimine
Laagri töökliirens või eelkoormus mõjutab muuhulgas laagri hõõrdumist, koormustsooni suurust ja laagri tööiga. Diagramm 1 näitab nende parameetrite vahelist seost. Diagramm on üldistatud ja põhineb radiaalkoormuse all olevatel veerelaagritel.
Üldiste rakenduste puhul peaks tööruumi vahemik jääma skeemil 1 näidatud soovitatavatesse tsoonidesse.
Algse sisemise kliirensi valimine ja eelkoormuse valimine kirjeldavad mõjutegureid, mida tuleb arvesse võtta, ja pakuvad meetodid, mille abil saate arvutada esialgse sisemise kliirensi, mis on vajalik teie rakenduses nõutava kliirensi/eelkoormuse astme saavutamiseks.

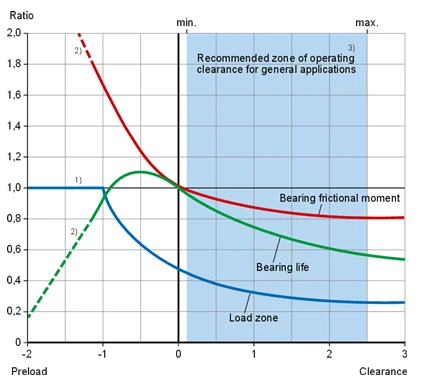

diagramm 1 - Operatiivne kliirens või eellaadimine versus peamised töökriteeriumid
Laagri sisekliirens (joonis 1) on defineeritud kui kogukaugus, mille kaudu saab ühte laagrirõngast teise suhtes liigutada radiaalsuunas (radiaalne sisekliirens) või aksiaalsuunas (aksiaalne sisekliirens).
Esialgne sisekliirens on laagri sisemine kliirens enne paigaldamist.
Paigaldatud kliirens on laagri sisemine lõtk pärast paigaldamist, kuid enne kasutamist.
Töövahe on laagri sisemine lõtk, kui see töötab ja on saavutanud stabiilse temperatuuri.
Enamikus rakendustes on laagri esialgne sisemine kliirens suurem kui selle töökliirens. See on tingitud järgmistest mõjudest:
interferents sobib võlli ja/või korpusega
laagrirõngaste ja nendega seotud komponentide soojuspaisumine
Rahuldavaks töötamiseks peab laagritel olema sobiv töövahe (oluline on valida õige kliirens/eelkoormus).
Enamikul juhtudel vajavad laagrid teatud lõtku (esialgse sisekliirensi valimine). Kuid mõnel juhul võivad need nõuda eellaadimist, st negatiivset kliirensit (eellaadimise valimine).
Üldreeglina:
Kuullaagrite töövahe peaks olema praktiliselt null.
Silindrilised, nõel-, sfäärilised ja CARB toroidrull-laagrid nõuavad tavaliselt vähemalt väikest tööruumi.
Koonusrull- ja nurkkontaktkuullaagritel peaks olema väike töövahe, välja arvatud rakendused, kus on vaja suurt jäikust või asendikontrolli, millisel juhul saab neid paigaldada teatud eelkoormusega.
